Sicherheitsempfehlungen und rechtliche empfehlungen

⚠️ Die Benutzer von MESI mTABLET ABI müssen für die Bedienung des Geräts ausreichend geschult sein. Vor der ersten Inbetriebnahme des Geräts müssen Benutzer die gesamte Bedienungsanleitung sorgfältig lesen und die Bedienungsanleitung des angeschlossenen Geräts befolgen.

1.1 RECHTSHINWEISE

Alle Rechte vorbehalten. Dieses Dokument darf nicht reproduziert, kopiert oder auf einem Speichergerät gespeichert werden. Darüber hinaus darf das Dokument nicht für andere Zwecke als die Anleitung zur Verwendung der MESI TUBELESS CUFF MODULE (Teil von MESI mTABLET ABI) verwendet werden. Es darf ohne vorherige schriftliche Genehmigung von MESI, Ltd. nicht in andere Sprachen übersetzt oder auf andere Weise in andere Formate umgewandelt werden.

Der Inhalt der Bedienungsanleitung kann ohne vorherige Ankündigung geändert werden. Die aktuelle Version der Bedienungsanleitung ist unter www.mesimedical.com/support/mtablet/instructions-for-use verfügbar.

1.2 SICHERHEITSHINWEISE

Befolgen Sie die nachstehenden Sicherheitsempfehlungen, um Verletzungen und/oder Beschädigungen des Geräts oder Zubehörs zu vermeiden.

1.2.1 EINRICHTUNG UND TECHNISCHES PERSONAL

Das Gerät muss von autorisiertem Personal mit ausreichender Ausbildung und Erfahrung eingerichtet werden, das sich der Gefahren im Zusammenhang mit der Einrichtung des Geräts und seiner Verwendung bewusst ist und angemessene Maßnahmen zur Risikoprävention für sich selbst, Benutzer, anderes Personal und Geräte ergreifen kann.

1.2.2 ZUGRIFF AUF DAS GERÄT

Der Zugriff ist nur autorisierten Personen erlaubt.

1.2.3 SICHERHEITSMASSNAHMEN

Sofern gesetzlich vorgeschrieben, sind die örtlichen Sicherheitsbestimmungen zu beachten. Bei einem Konflikt zwischen den Sicherheitsempfehlungen der Bedienungsanleitung und den Empfehlungen der örtlichen Vorschriften haben die örtlichen Vorschriften Vorrang.

Produktbeschreibung

2.1 WAS IST IN DER PACKUNG?

• Das MESI mTABLET ABI enthält folgende Teile:

• 4x kabellose Blutdruckmanschette (Manschetten der Größe M für den linken und rechten Arm sowie linken und rechten Knöchel), ein kabelloses medizinisches Tablet-System (separateVerpackung) und

• eine Ladestation mit 4 Anschlüssen (separate Verpackung).

2.1.1 ZUBEHÖR

⚠️ Die Benutzer von MESI mTABLET ABI müssen für die Bedienung des Geräts ausreichend geschult sein. Vor der ersten Inbetriebnahme des Geräts müssen Benutzer die gesamte Bedienungsanleitung sorgfältig lesen und sie vollständig befolgen.

2.2 VERWENDUNGSZWECK

Das MESI mTABLET ABI ist ein automatisiertes kabelloses System zur Messung des Knöchel-Arm-Index, das dem Screening von Patienten auf periphere arterielle Verschlusskrankheit (PAVK) dient. Mit dem System soll der Knöchel-Arm-Index (ABI) bei Erwachsenen gemessen (sowie auch ansehbar und speicherbar gemacht) werden. Es handelt sich um ein kabelloses System, das aus einem kabellose medizinischen Tablet-System, vier kabellosen Blutdruckmanschetten und einer Ladestation mit vier Anschlussen besteht.

Das MESI mTABLET ist ausschließlich fur den professionellen Einsatz durch medizinisches Fachpersonal bestimmt, das die Fähigkeit besitzt, die Blutdruckmanschetten auf den Körper eines Patienten korrekt anzulegen, sicherzustellen, dass sich diese Manschetten normal aufblasen und entlüften, und den Messvorgang zu starten.

Das MESI mTABLET misst den Knöchel-Arm-Index mittels oszillometrisch aufgezeichneter Plethysmographie. Das Ergebnis des Knöchel-Arm-Index (zusammen mit den Blutdruckwerten, die zur Berechnung des ABI verwendet werden), die Pulswelle und die Oszillationskurve werden erfasst und als numerische und grafische Darstellung auf der MESI mTABLET UNIT angezeigt.

Mit Standardsoftware unterstützt das MESI mTABLET ABI eine automatische zweistufige Messung des systolischen, diastolischen und mittleren arteriellen Blutdrucks an den Oberarmen und Knöcheln. In einem ersten Schritt wird an den Oberarmen eine Blutdruckmessung durchgeführt. Anschließend wird eine gleichzeitige automatisierte ABI-Messung vorgenommen unter Berücksichtigung des in Schritt eins gemessenen hoheren Oberarmblutdrucks und der beiden Blutdrucken in den Knöcheln.

Das Gerät wird über ein AC/DC-Netzteil aufgeladen. Achtung: Das MESI mTABLET ist nicht für den Betrieb mit angeschlossenem Netzteil bestimmt.

Technische spezifikationen

Nachfolgend sind die technischen Informationen zum MESI TUBELESS CUFF MODULE und seine Spezifikationen bei Lieferung aufgeführt.

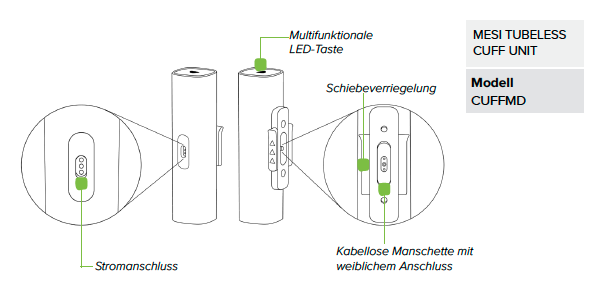

3.1 MESI TUBELESS CUFF UNIT (CUFFMD)

3.1.1 MASSE

Breite: 40 mm (1,57 Zoll)

Tiefe: 40 mm (1,57 Zoll)

Höhe: 150 mm (5,91 Zoll)

Gewicht: 286 g

3.1.2 STROMVERSORGUNG & AKKU

3.1.3 MANSCHETTENGRÖßEN

3.1.4 KLASSIFIZIERUNG

Schutz gegen Stromschlag: Geräte der Klasse II

Software-Klassifizierung: Klasse B

HF-Emissionen (CISPR 11): Gruppe 1. Klasse B

3.1.5 BETRIEBSBEDINGUNGEN

⚠️ Die Benutzer von MESI mTABLET ABI müssen für die Bedienung des Geräts ausreichend geschult sein. Vor der ersten Inbetriebnahme des Geräts müssen Benutzer die gesamte Bedienungsanleitung sorgfältig lesen und befolgen.

3.1.6 MESSSPEZIFIKATIONEN

Messungen mit Oszillometrie und Plethysmographie:

• Knöchel-Arm-Index

• Systolischer Blutdruck

• Diastolischer Blutdruck

• Herzfrequenz

Messbereich:

• Druck: 0 bis 299 mmHg

• Herzfrequenz: 30 bis 199 Schläge pro Minute

Maximale Abweichung:

• Druck: ± 3 mmHg

• Herzfrequenz: ± 5 % vom Wert

• Knöchel-Arm-Index: ± 0,1

3.1.7 VERBINDUNG

Datenkonnektivität mit MTABMD (Bluetooth 2.1 + EDR)

3.2 KABELLOSE BLUTDRUCKMANSCHETTEN

Das MESI mTABLET ABI-Paket enthält 4 kabellose Blutdruckmanschetten inklusive Modulen für Erwachsene (mittlere Größe) zur automatisierten kabellosen Knöchel-Arm-Index-Messung.

Kabellose Manschetten:

• Rechter Arm – rot

• Linker Arm – gelb

• Rechter Knöchel – schwarz

• Linker Knöchel – grün

HINWEIS: Weitere Informationen zu zugelassenen Manschetten und anderem Zubehör finden Sie in der Bedienungsanleitung der im MESI-Paket enthaltenen Manschette, oder wenden Sie sich bitte an Ihren Händler vor Ort.

Kurzanleitung für die messung

HINWEIS: Lesen Sie vor der ersten Inbetriebnahme des Geräts die Bedienungsanleitung sorgfältig durch, und befolgen Sie die Empfehlungen und Vorschläge. Dieses Kapitel enthält nur eine kurze Anleitung für die Verwendung des MESI mTABLET ABI. Eine detaillierte Beschreibung zu dem Gerät finden Sie in Kapitel 5 unter DETAILLIERTE ANWEISUNGEN.

HINWEIS: Zur Messung des Knöchel-Arm-Index´ muss sich der Patient in Rückenlage befinden und entspannt sein.

HINWEIS: Das MESI mTABLET ABI ist für den Einsatz in professionellem Umfeld bestimmt, in dem Messungen von entsprechend geschultem medizinischen Personal durchgeführt werden. Das MESI mTABLET ABI ist nicht für den privaten Gebrauch bestimmt.

HINWEIS: Das MESI mTABLET ABI kann bei schwangeren Frauen verwendet werden.

HINWEIS: Das MESI mTABLET ABI ist nicht für den Einsatz bei Neugeborenen oderKindern unter 10 Jahren bestimmt.

HINWEIS: Bei Vorhandensein von Venenkanülen oder arteriovenösen (AV) Fisteln können die Manschetten und Messungen zu Verletzungen der Gliedmaßen führen.

4.1 VORBEREITUNG DER MESSUNG

⚠️ MESI TUBELESS CUFF MODULES sind Teil des MESI mTABLET ABI Systems. Vergewissern Sie sich vor dem Beginn einer Messung, dass Sie mit allen Geräten und deren Anweisungen, die Teil des Systems sind, vertraut sind.

4.1.1 KOPPLUNG MIT EINER MESI mTABLET UNIT

Bevor Messungen durchgeführt werden können, müssen alle MESI TUBELESS CUFF UNIT Geräte mit der MESI mTABLET UNIT gekoppelt werden. Für detaillierte Anweisungen folgen Sie bitte den Anweisungen in Kapitel 5.1.5 Kopplung.

4.1.2 MONTAGE DER MESI TUBELESS CUFF UNIT

Während des Transports und der Beförderung sind die Manschetten von MESI TUBELESS CUFF UNITS getrennt. Vor dem ersten Gebrauch verbinden Sie die Manschetten mit dem Anschluss an der MESI TUBELESS CUFF UNIT, wie auf dem Bild unten dargestellt. Achten Sie darauf, dass alle Manschetten richtig befestigt sind.

4.1.3 VORBEREITUNG DES PATIENTEN

Der Patient muss sich in Rückenlage befinden, still liegen und ruhig bleiben.

Schritt 1 Auswahl der richtigen Farbe der Manschette

Wählen Sie die passende Manschette, je nach Beschreibung und Farbe der Manschette:

HINWEIS: Die Manschetten können an jede der MESI TUBELESS CUFF UNITS angeschlossen werden. Farbe, Größe und Positionierung werden von der MESI TUBELESS CUFF UNIT automatisch erkannt.

Schritt 2 Legen Sie die Manschetten an den entsprechenden Arm/das entsprechende Bein an.

ARM:

• Positionieren Sie die Manschette 1-2 cm über dem Ellbogengelenk. Richten Sie das Etikett„Arterie“ mit der Arterie an der Innenseite des Arms aus.

• Legen Sie die Manschette so an, dass Sie zwischen Arm und Manschette zwei Finger Platz haben.

• Überprüfen Sie anhand der INDEX-Markierung und des OK-Bereichs der Manschette, ob Sie

• die richtige Größe gewählt haben.

KNÖCHEL:

• Positionieren Sie die Manschette 2-3 cm über dem Knöchel. Achten Sie darauf, dass das Etikett „Knöchel“ zum Innenknöchel zeigt.

• Legen Sie die Manschette so an, dass Sie zwischen Bein und Manschette zwei Finger Platz haben. Überprüfen Sie anhand der INDEX-Markierung und des OK-Bereichs an der Manschette, ob Sie die richtige Größe gewählt haben.

HINWEIS: Beachten Sie die mit der Manschette mitgelieferte Bedienungsanleitung.

4.1.4 DURCHFÜHRUNG VON ABIMESSUNGEN

Schritt 1

Wählen Sie auf Ihrer MESI mTABLET UNIT einen vorhandenen Patienten aus (1), oder fügen Sie einen neuen Patienten hinzu (2).

Schritt 2

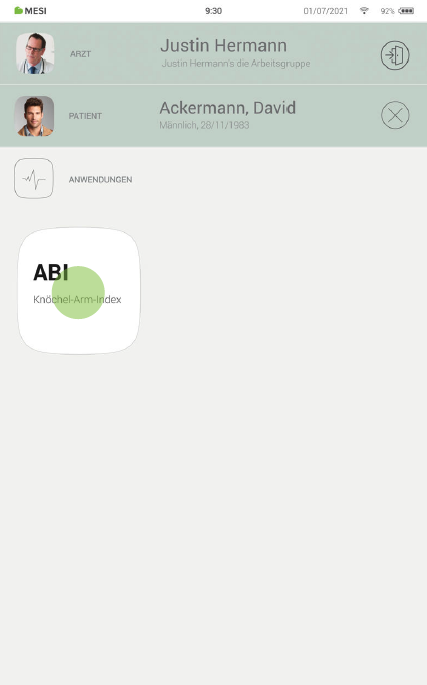

Wählen Sie nach der Patientenauswahl die ABIMessung im App-Menü aus.

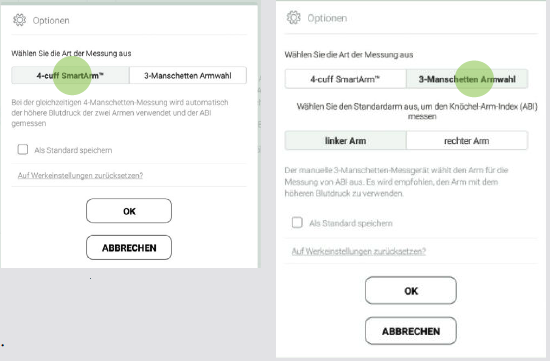

Schritt 3

Beim ersten Start der ABIAnwendung können Sie Ihre gewünschte Standardeinstellung festlegen, indem Sie zwischen einer 3-Manschetten- oder 4-Manschetten- ABI-Messung wählen (bei einer 3-Manschetten-Messung wählen Sie bitte den rechten oder linken Arm) und bestätigen.

Diese Einstellungen können jederzeit durch Drücken auf das folgende Zeichen geändert werden "Optionen".

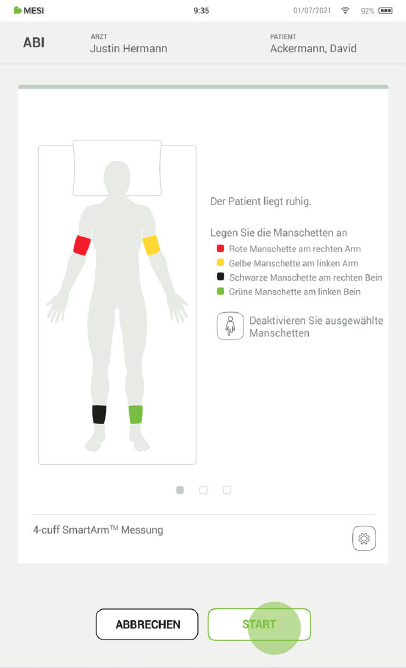

Schritt 4

Beachten Sie die Positionsanzeige an den Manschetten und legen Sie sie an den entsprechenden Arm, bzw. das entsprechende Bein an. Drücken Sie anschließend START (1), und warten Sie, bis die Messung abgeschlossen ist (2).

4.2 ERGEBNISSE

Nachdem die Messung durchgeführt wurde, wechselt das System automatisch zur Ergebnisseite. Durch Scrollen auf dem Ergebnisbildschirm können ABI, Schwingungsdiagramm, Pulswellenform und SmartArm™ ausgewählt werden.

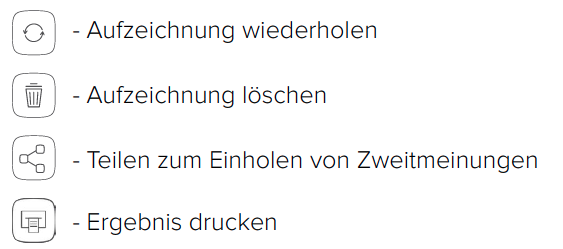

Oben im Navigationsmenü finden Sie die folgenden Aktionen:

HINWEIS: Weitere Informationen zum Ergebnisbildschirm finden Sie im Kapitel 5.4 ÜBERPRÜFUNG EINER ABI-MESSUNG.

Detaillierte anweisungen

Dieses Kapitel enthält alle Informationen, die die Benutzer des Geräts für eine sichere, korrekte und genaue Messung benötigen. Es enthält eine detaillierte und vollständige Beschreibung aller Funktionen, Sicherheitshinweise und Informationen, die zum Verständnis der Bedienung erforderlich sind.

5.1 ERSTE INBETRIEBNAHME

5.1.1 GRUNDFUNKTIONEN

Das MESI mTABLET ABI-Paket besteht aus 4 MESI TUBELESS CUFF UNIT Diagnosegeräten und 4 kabellosen Manschetten. Vor dem ersten Gebrauch müssen die MESI TUBELESS CUFF UNITS mit der MESI mTABLET UNIT gekoppelt werden. Befolgen Sie die Anweisungen sorgfältig.

5.1.2 AC/DC-NETZTEIL UND AKKU

Die MESI TUBELESS CUFF UNIT verwendet zwei Stromquellen: Netzstrom (der zum Laden mit einem AC/DC-Netzteil verwendet wird) und Batteriespannung (die bei Messungen verwendet wird).

Schließen Sie das AC/DC-Netzteil an eine Steckdose mit einer Netzspannung von 100-240 V bei 50-60 Hz und den Anschluss an der Rückseite des Geräts an.

5.1.3 AKTIVIERUNG

Wenn Sie die MESI TUBELESS CUFF UNIT zum ersten Mal einrichten, müssen Sie sie aktivieren. Das Gerät reagiert erst, wenn es auf der MESI LADEPLATTE platziert ist und die Multifunktionstaste leuchtet. Es wird empfohlen, die MESI TUBELESS CUFF UNIT vor dem ersten Gebrauch vollständig aufzuladen.

HINWEIS: Der Akku ist in einem völlig neuen Gerät höchstwahrscheinlich nicht vollständig leer und kann ausreichend Energie zum Starten des Geräts bereitstellen. Bitte laden Sie die Akkus dennoch vor dem ersten Gebrauch auf.

HINWEIS: Wenn der Akku ausgetauscht werden muss, zeigt die MESI mTABLET UNIT eine Akkuwarnung an. Weitere Informationen finden Sie im Kapitel 8 FEHLER.

5.1.4 AKKUSTATUS BEIM ERSTEN GEBRAUCH

Die MESI TUBELESS CUFF UNIT wird mit einem internen Akku geliefert. Um den Akkustatus zu überprüfen, drücken Sie die Multifunktionstaste oben auf jeder MESI TUBELESS CUFF UNIT. Die Taste reagiert, indem sie je nach Akkuzustand grün oder rot leuchtet. Andernfalls finden Sie weitere Informationen zum Laden des Akkus im Kapitel 6.1 AUFLADEN DES AKKUS.

5.1.5 KOPPLUNG

Bevor Messungen durchgeführt werden können, muss die MESI TUBELESS CUFF UNIT mit der MESI mTABLET UNIT gekoppelt werden. Nehmen Sie die MESI mTABLET UNIT, öffnen Sie das Benutzerprofil (weitere Informationen zu den Benutzerkonten finden Sie in der Bedienungsanleitung von MESI mTABLET, Kapitel BENUTZERVERWALTUNG), und beachten Sie die folgenden Anweisungen.

Schritt 1

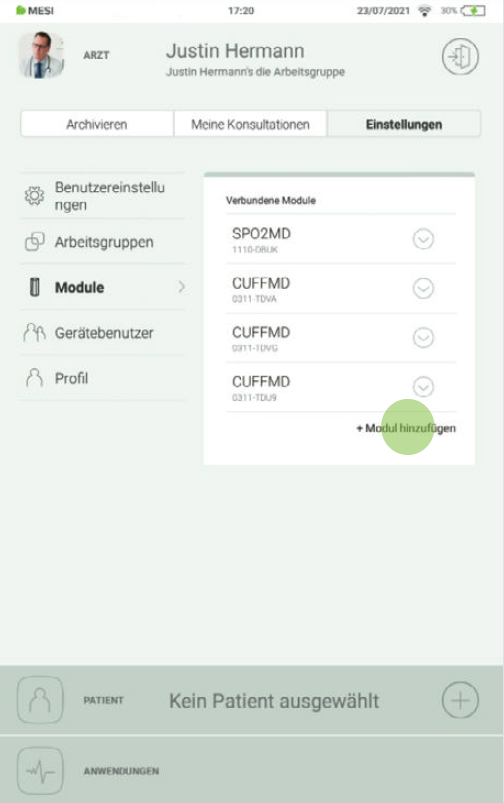

Gehen Sie auf Benutzerprofil > Einstellungen > Module > + Modul hinzufügen

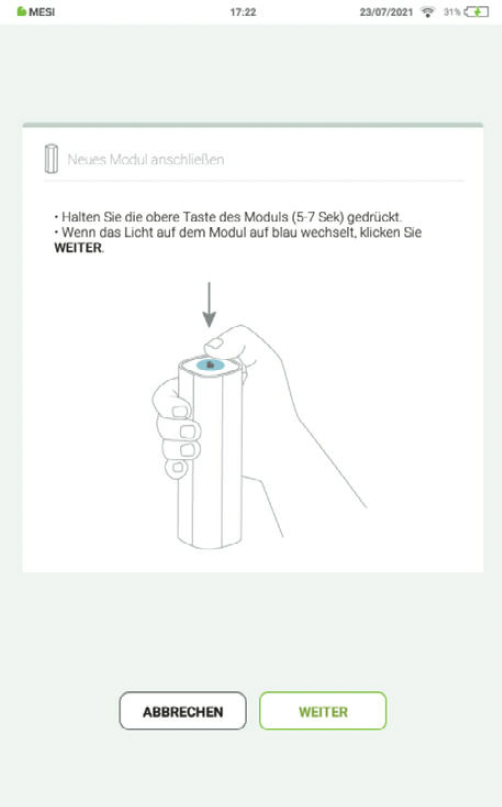

Schritt 2

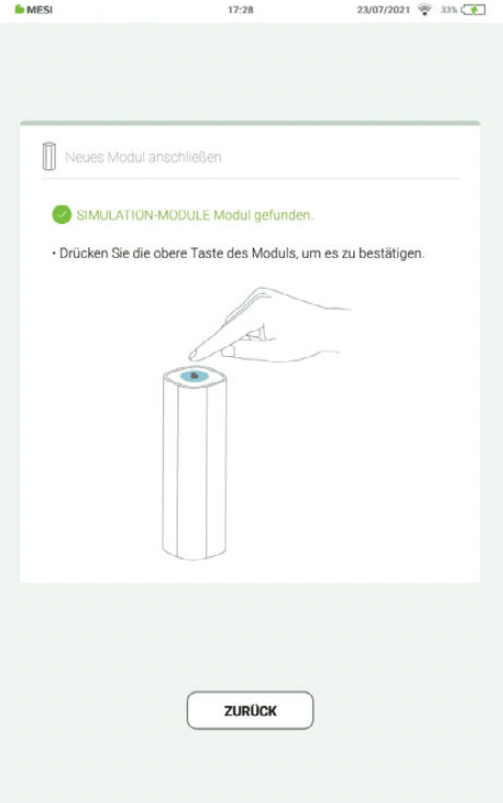

Halten Sie die Taste auf der Oberseite der MESI TUBELESS CUFF UNIT gedrückt, bis die Multifunktionstastenbeleuchtung blau leuchtet.

Schritt 3

Wenn die MESI mTABLET UNIT eine Verbindung mit der MESI TUBELESS CUFF UNIT herstellt, wechselt das Licht auf der Oberseite des Moduls auf grün. Bestätigen Sie den Kopplungsvorgang durch erneutes Drücken der Taste oben auf dem Modul.

HINWEIS: Wenn Sie nur mit einer MESI mTABLET UNIT arbeiten, ist dieser Vorgang nur einmal erforderlich. Im Falle von mehreren MESI mTABLET UNITS, muss dieser Vorgang auf jeder MESI mTABLET UNIT wiederholt werden.

Schritt 4

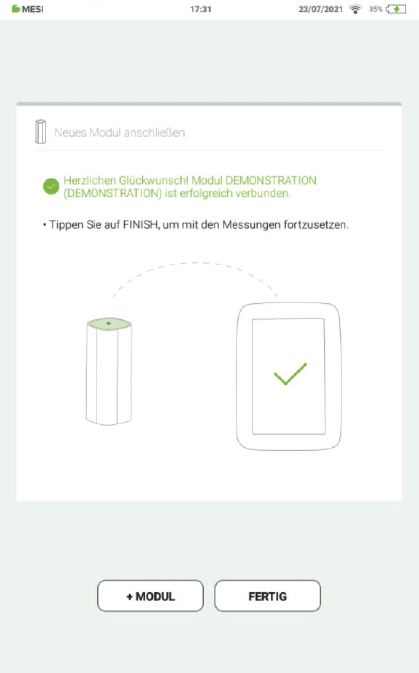

Der Bildschirm zeigt eine erfolgreiche Verbindung zwischen der MESI mTABLET UNIT und der MESI TUBELESS CUFF UNIT an. Alle technischen Informationen zu den angeschlossenen Modulen sind zugänglich unter Benutzerprofil > Einstellungen > Module > Verbundene Module.

5.1.6 ANBRINGEN DER MANSCHETTEN

Vor dem ersten Gebrauch sollten die Manschetten von der MESI TUBELESS CUFF UNIT getrennt werden. Die Manschette kann beliebig auf die MESI TUBELESS CUFF UNIT ausgerichtet werden. Um die Manschette wieder anzuschließen, folgen Sie den nächsten Schritten:

Schritt 1

Halten Sie die MESI TUBELESS CUFF UNIT fest in Ihren Händen.

Schritt 2

Befestigen Sie die Manschette an der MESI TUBELESS CUFF UNIT.

5.1.7 LÖSEN DER MANSCHETTEN

Während des Transports sollte jede Manschette von der MESI TUBELESS CUFF UNIT getrennt sein. Um die Manschetten zu lösen, folgen Sie den nächsten Schritten:

Schritt 1

Halten Sie die MESI TUBELESS CUFF UNIT fest in Ihren Händen.

Schritt 2

Drücken Sie die Schiebeverriegelung in die angegebene Richtung und lösen Sie die Manschette.

5.2 PATIENTENAUSWAHL

Vor der Aufzeichnung muss der jeweilige Patient ausgewählt oder zur Patientenliste der Arbeitsgruppen hinzugefügt werden.

5.2.1 AUSWÄHLEN EINES PATIENTEN

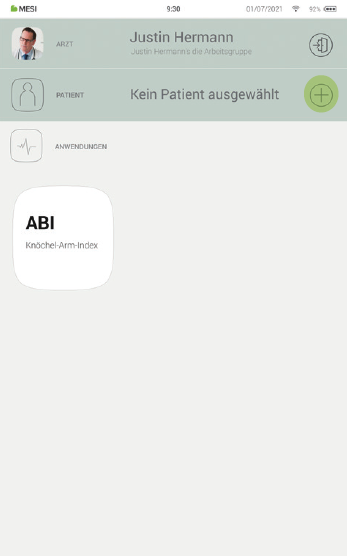

Schritt 1

Wählen Sie die Schaltfläche Patientenregisterkarte.

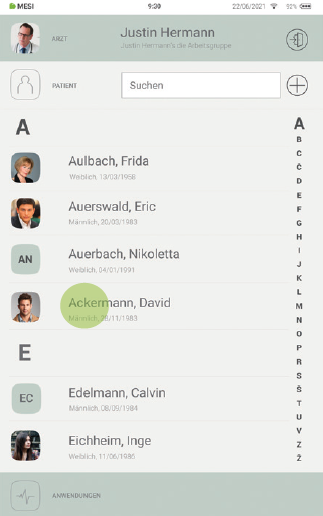

Schritt 2

Verwenden Sie die Suchleiste (1), oder scrollen Sie (2) zu dem Patienten, den Sie untersuchen möchten.

Schritt 3

Wählen Sie den Patienten aus.

5.2.2 HINZUFÜGEN EINES PATIENTEN

Schritt 1

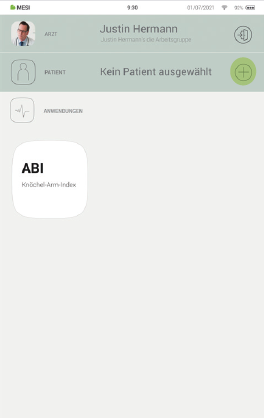

Klicken Sie die Schaltfläche + im Patientenreiter auf Ihrem Hauptbildschirm.

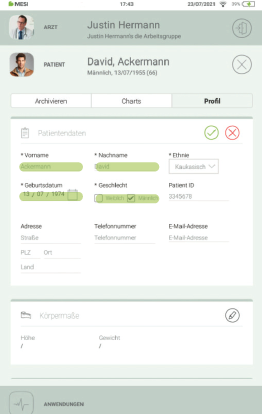

Schritt 2

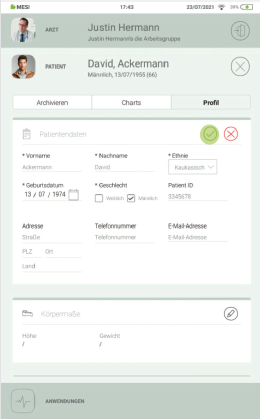

Füllen Sie die Pflichtfelder aus (Name, Nachname, Geburtsdatum und Geschlecht), und geben Sie weitere Patienteninformationen ein.

Schritt 3

Speichern Sie die Patientendaten durch Klicken auf die Schaltfläche  ✔️.

5.3 DURCHFÜHRUNG EINER ABI-MESSUNG

Der Patient muss sich in Rückenlage befinden, stillhalten und sich ruhig verhalten.

HINWEIS: Es wird empfohlen, dass der Patient vor Beginn des Messvorgangs mindestens 5 Minuten stillliegt.

HINWEIS: Die Person, die die Messung durchführt, sollte immer an der Seite des Patienten bleiben und den Messvorgang genau überwachen.

5.3.1 MANSCHETTENPOSITIONIERUNG

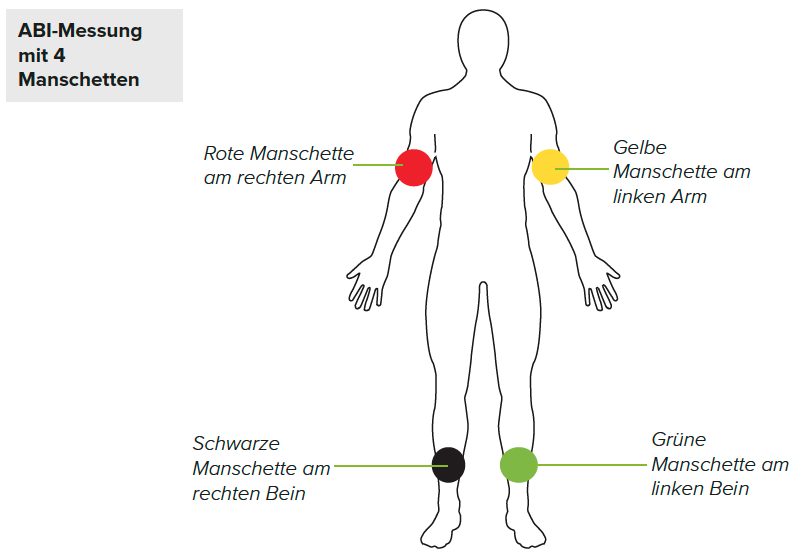

Das automatisierte drahtlose MESI ABI-System enthält 4 Manschetten für Arme/Beine. Die ABI-Messung kann mit 4 oder 3 Manschetten durchgeführt werden. Bei Verwendung von 4 Manschetten verwendet das MESI mTABLET ABI-System den Algorithmus SmartArm™, um den Arm mit dem höheren systolischen Blutdruck zu identifizieren. Dieser wird zu der Berechnung des Knöchel-Arm-Index´ herangezogen.

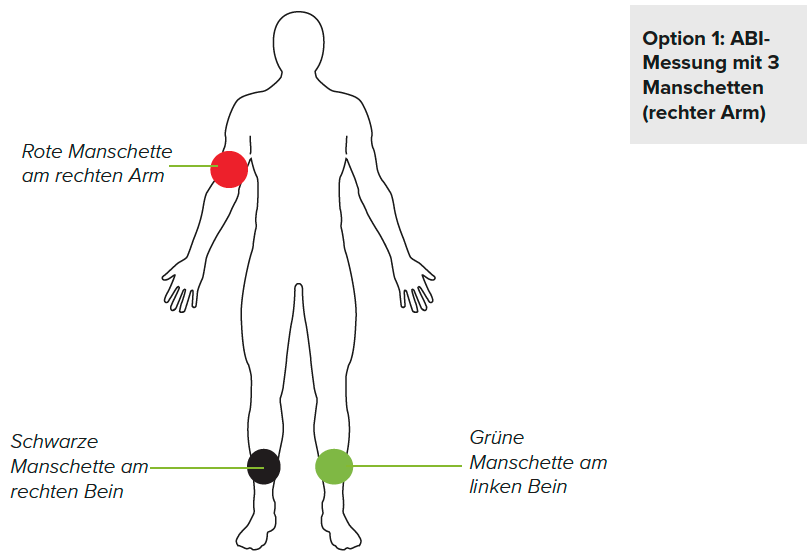

Bei Verwendung von nur 3 Manschetten muss der Benutzer den Arm mit dem höheren systolischen Blutdruck manuell identifizieren oder die ABI-Messung mit jeweils beiden Armen durchführen, um ein genaues Ergebnis zu erhalten.

HINWEIS: Die Messung des Knöchel-Arm-Index´ kann durch die Platzierung der Manschetten, die Position des Patienten und seinen körperlichen Zustand beeinträchtigt werden. Die Funktion des Geräts kann auch durch hohe Temperaturen, Feuchtigkeit und niedrigen Luftdruck beeinträchtigt werden.

ARMMAN-SCHETTE

Legen Sie die entsprechende Manschette am linken/rechten Arm an, und positionieren Sie sie 1-2 cm über dem Ellbogengelenk. Achten Sie darauf, dass die pfeilförmige Arterienmarkierung an der unteren Seite der Manschette zur Oberarmarterie zeigt.

Legen Sie die Manschette so an, dass zwischen Arm und Manschette zwei Finger Platz haben. Überprüfen Sie anhand der Markierung SIZE und des OK-Bereichs, ob Sie die richtige Manschettengröße gewählt haben.

KNÖCHELMANSCHETTE

Legen Sie die entsprechende Manschette am linke/rechte Bein an, und positionieren Sie die Manschette 2-3 cm über dem Knöchel. Achten Sie darauf, dass die pfeilförmige Markierung MEDIAL ANKLE zur Innenseite des Knöchels zeigt.

Legen Sie die Manschette so an, dass zwischen Bein und Manschette zwei Finger Platz haben. Überprüfen Sie anhand der Markierung SIZE und des OK-Bereichs, ob Sie die richtige Manschettengröße gewählt haben.

HINWEIS: Für andere Manschetten beachten Sie die Bedienungsanleitung der Manschette, die im MESI TUBELESS CUFF MODULE Paket enthalten ist, oder wenden Sie sich an Ihren lokalen Händler, um weitere Informationen zu erhalten.

5.3.2 DURCHFÜHRUNG DER ABI-MESSUNG

Schritt 1
Wählen Sie auf der MESI mTABLET UNIT den (vorhandenen) Patienten aus, oder fügen Sie einen neuen hinzu. Weitere Informationen finden Sie im Kapitel 5.2 PATIENTENAUSWAHL.

Schritt 2

Wählen Sie nach der Patientenauswahl die Anwendung zur ABI-Messung im App-Menü aus.

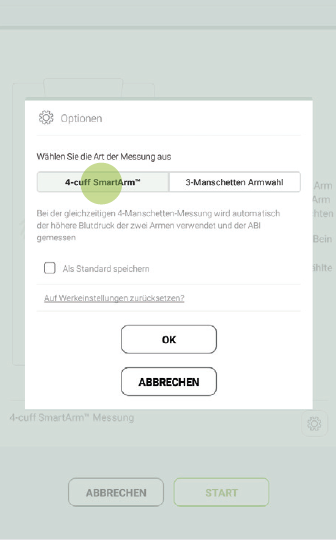

Schritt 3

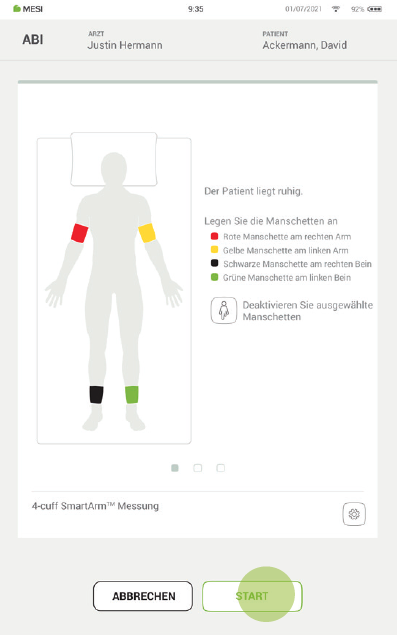

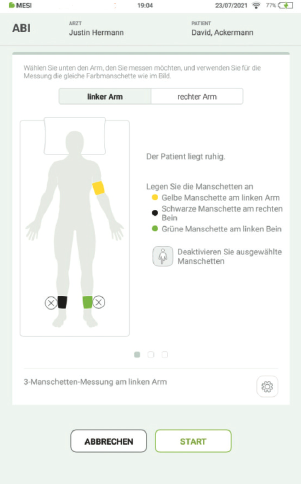

Wählen Sie die Art der Messung – 4 Manschetten oder 3 Manschetten (bei 3 Manschetten müssen Sie den passenden Arm für die Berechnung des Knöchel- Arm-Index – links/rechts auswählen). Drücken Sie OK.

Schritt 4

Amputationsoption – Wenn ein Patient ein amputiertes Bein oder einen amputierten Arm hat oder aufgrund schwerer und/oder schmerzhafter Wunden nicht für die ABI-Messung geeignet ist, kann der Knöchel- Arm-Index nur an den vorhandenen Gliedmaßen des Patienten gemessen werden. Vor der Messung kann der Benutzer die betreffende Manschette deaktivieren, indem er auf die Schaltfläche klickt und das Körperteil auswählt, das für die Messung nicht in Frage kommt.

HINWEIS: Wenn der Akku der MESI TUBELESS CUFF UNIT zu schwach ist oder die Einheit Verbindungsprobleme hat, wird auf dem Anwendungsbildschirm eine Warnung angezeigt. Im Falle von Fehlern beachten Sie bitte die Kapitel 8 FEHLER und 9 FEHLERBEHEBUNG.

Schritt 5

Befestigen Sie die Manschetten an den entsprechenden Stellen (Arme/Beine) gemäß Kapitel 5.3.1 Manschettenpositionierung, und befolgen Sie die Anweisungen auf dem Bildschirm. Der Patient sollte sich in Rückenlage befinden, still liegen und entspannt sein. Drücken Sie die START-Taste, um die Messung zu starten.

Schritt 6

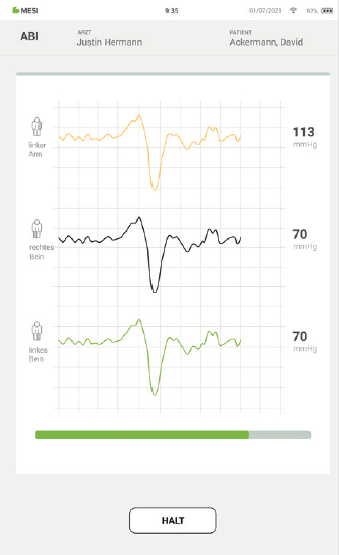

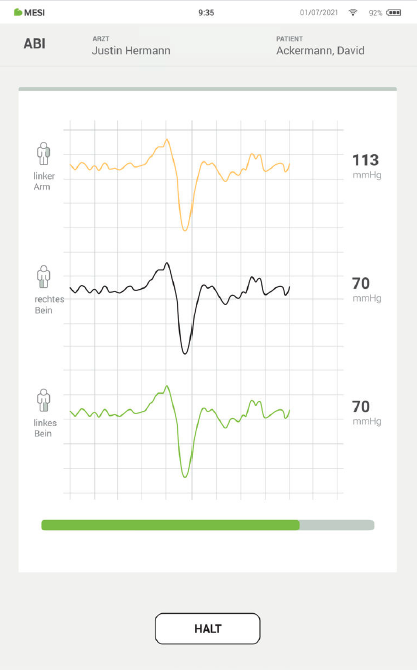

Während der Messung zeigen die Druckwellenformen für jedes Körperteil eine Druckschwingung an, während die Angabe neben der Schwingung den aktuellen Blutdruck in der entsprechenden Manschette anzeigt.

Fortschrittsanzeige:

Der Fortschrittsbalken zeigt die Zeitachse der ABI-Messung an. Wenn der Balken das Ende erreicht, ist die Messung aller Blutdrücke abgeschlossen, und die Luft wird aus allen Manschetten abgelassen. Anschließend wird der Ergebnisbildschirm angezeigt.

Manschettendruck (mmHg)

STOP-Taste – zum Abbrechen der Messung

5.4 ÜBERPRÜFUNG EINER ABI-MESSUNG

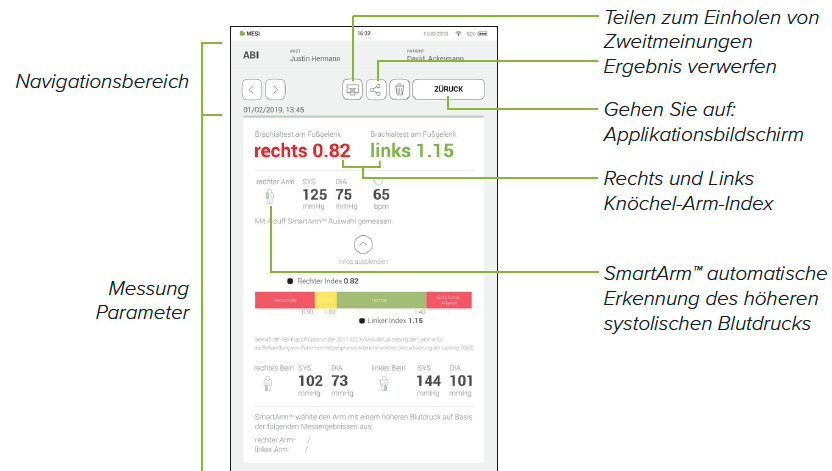

5.4.1 MESI mTABLET ERGEBNISBILDSCHIRM

Wenn der Messvorgang abgeschlossen ist, werden die Ergebnisse auf dem Bildschirm angezeigt. Dieser besteht aus 6 verschiedenen Bereichen: 1. Navigationsbereich, 2. Messparameter, 3. Oszillations-und Pulswellenkurven, 4. ABI-Messverlauf des Patienten, 5. Kommentar, 6. Navigationsbereich.

HINWEIS: Wenn die Ergebnisse der Knöchel-Arm-Index-Messung sehr ungewöhnlich sind, wiederholen Sie die Messung drei Mal.

5.4.1.1 Navigationsbereich

Alle Schaltflächen und Informationen im Navigationsbereich, helfen Ihnen, sich in der App zurechtzufinden. Sie können zwischen den vorherigen Ergebnissen des jeweiligen Patienten wechseln. Wenn Sie mit dem Ergebnis aus irgendeinem Grund nicht zufrieden sind, können Sie es verwerfen. Bestehen Zweifel, können Sie einen Spezialisten hinzuziehen und ihm durch Eingabe der Emailadresse die Messergebnisse direkt von Ihrem Tablet aus zukommen lassen. Wenn Sie auf das Drucksymbol klicken, können Sie sich die ausgewählte Messung als PDF ausdrucken lassen. Das Navigationsmenü enthält auch den Namen des aufzeichnenden Arztes und des Patienten.

5.4.1.2 Messinformationen

Parameter aus der Messung (Rechter/Linker Knöchel-Arm-Index): Dieser Abschnitt zeigt die Ergebnisse des linken und rechten Knöchel-Arm-Index´ sowie den systolischen und diastolischen Blutdruck des Arms, der für die Berechnung verwendet wurde.

Durch Drücken der Schaltfläche „Mehr anzeigen“ werden detailliertere Informationen zur systolischen und diastolischen Blutdruckmessung (mmHg) an den Armen und Beinen sowie zur Pulsfrequenz angezeigt ( je nachdem, welche Option der Messung der Benutzer vorgenommen hat, wählen Sie 3-Manschetten- oder 4-Manschetten-Messung).

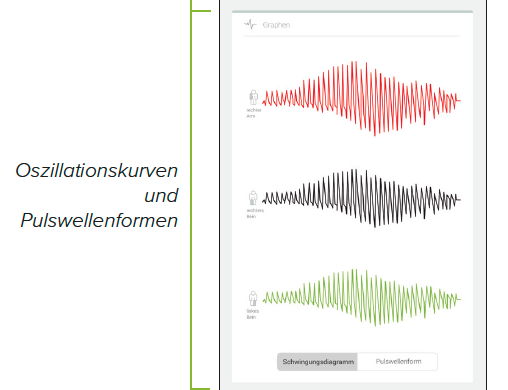

5.4.1.3 Oszillationskurven und Pulswellenformen

In diesem Abschnitt kann die gesamte ABI-Messung inklusive Oszillationskurve (Schwingungsdiagramm) oder eine Detailansicht (Pulswellenform) untersucht werden. Weitere Informationen zum Lesen, Schwingungs- oder Pulswellenform-Diagramm finden Sie im Kapitel 5.5 AUSWERTUNG EINES ABI-ERGEBNISSES.

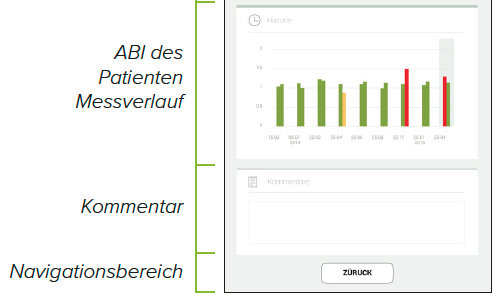

5.4.1.4 Messverlauf des Patienten

Der Messverlauf gibt einen Überblick über die Messungen, die vom gleichen Arzt am gleichen Patienten durchgeführt wurden. Er zeigt den Trend der Ergebnisse des Patienten für den linken und rechten Knöchel-Arm-Index an einem bestimmten Datum an.

Ein Kommentar kann zu jeder Messung hinzugefügt werden. Der Kommentar wird gespeichert und ist zusammen mit dem Bericht immer verfügbar.

5.5 AUSWERTUNG EINES ABI-ERGEBNISSES

5.5.1 ERKENNUNG EINER SCHWEREN PAVK UND INKOMPRESSIBILITÄT DER ARTERIEN

Bei der Anzeige des Ergebnisses „Ungewöhnlich schwacher Puls“ besteht eine hohe Wahrscheinlichkeit für eine schwere periphere arterielle Verschlusskrankheit (PAVK) oder eine Inkompressibilität der Arterien (Mediakalzinose).

HINWEIS: Der Großteil der Ergebnisse für „Ungewöhnlich schwacher Puls“ beschreibt Patienten mit einem ABI um oder unter 0,5.

HINWEIS: Bei der Mediakalzinose können die Arterien aufgrund der steifen Arterienwände nicht komprimiert werden. Die Messung des Blutdrucks mit Manschetten ist nicht möglich, weshalb der ABI nicht zuverlässig ist. Der Patient sollte für eine Zehen-Knöchel-Indexmessung überwiesen werden.

5.5.2 PULSWELLENFORM

Das MESI mTABLET ABI verwendet den PADsense™ Algorithmus der Mustererkennung zur automatischen Auswertung der erfassten Pulswellenform und zum Berechnen des ABI. Um einem Bediener jedoch zu helfen, eine durchgeführte ABI-Messung besser zu verstehen, ist diese Pulswellenform auf dem Bildschirm mit den Anwendungsergebnissen verfügbar.

Die Kombination von ABI-Ergebnis und Pulswellenform stellt die beste Methode zur Bewertung des Vorhandenseins und der Schwere der peripheren arteriellen Verschlusskrankheit (PAVK) dar.

Die normale Pulswellenform wird angezeigt:

(1) ein schneller Anstieg des Aufstiegs während der Systole,

(2) eine sehr scharfe Spitze,

(3) ein allmählicher Abfall,

(4) das Vorhandensein einer dikrotischen Kerbe.

Das Fehlen der dikrotischen Kerbe, eine kleinere Amplitude, eine geringere Steigung und die Rundung der systolischen Spitze sind die ersten Anzeichen für eine mögliche Anomalie - der gemessene ABI-Wert ist niedriger als derjenige mit normaler Pulswellenform.

Eine abgeflachte PVR-Wellenform oder ein PVR ohne die typische Form ist ein Indikator für eine starke PAVK. Das Fehlen der durch Verschlüsse in der Arterie verursachten Pulsationen macht es unmöglich, den Knöcheldruck zu berechnen. Anstelle des ABI-Wertes zeigt das Gerät ein „PAVK“-Ergebnis an, das auf eine schwere Krankheit hinweist. Das Ergebnis wird durch eine untypische, abgeflachte PVR-Wellenform bestätigt, ähnlich wie im Bild unten.

5.5.3 SCHWINGUNGSDIAGRAMM

Wie bei der Pulswellenform zeigt das MESI mTABLET ABI auf der Ergebnisseite auch Schwingungsdiagramme an, die dem Bediener eine Pulswellenformanalyse während der gesamten ABI-Messung ermöglichen.

Nachfolgend finden Sie einige Beispiele für verschiedene Schwingungsdiagramme:

Normale Oszillationskurve

Schwere PAVK-Oszillationskurve

Inkompressible Arteriensoszillationskurve

5.6 MULTIFUNKTIONSTASTE

5.6.1 LED-ANZEIGEN

Obwohl der Großteil der Steuerung der MESI TUBELESS CUFF UNIT über die Schnittstelle der MESI mTABLET UNIT erfolgt, befindet sich immer noch eine Multifunktionstaste auf der Oberseite des Geräts. Neben den Grundfunktionen für Benachrichtigungen mit Farblicht dieser Taste, gibt es auch die Möglichkeit, einige zusätzliche Abläufe durchzuführen. Diese Abläufe basieren auf dem aktuellen Status der MESI TUBELESS CUFF UNIT.

5.6.1.1 Bereitschaft

Grün: Die Akkukapazität beträgt mehr als 25 %.

Rot: Der Akku des Geräts beläuft sich auf weniger als 25 %, bitte laden Sie das Gerät so schnell wie möglich auf.

5.6.1.2 Aufladen

Grün: Der Akku ist vollständig aufgeladen.

Orange: Das Gerät wird aufgeladen.

5.6.1.3 Kopplung

Blau: Das Gerät wartet auf die Bestätigung durch das MESI mTABLET.

5.6.2 TASTENFUNKTIONEN

5.6.2.1 Bereitschaft

5.6.2.2 Messmodus

Wartung

6.1 AUFLADEN DES AKKUS

Das Gerät kann nur im Akkubetrieb betrieben werden, daher ist darauf zu achten, dass der Akku regelmäßig geladen wird. Eine Akkuladung reicht für ca. 200 Messungen.

Um den Akku aufzuladen, legen Sie die MESI TUBELESS CUFF UNIT auf die MESI LADESTATION. Während des Ladevorgangs blinkt die Lampe auf dem Modul gelb. Erst wenn das Gerät vollständig aufgeladen ist, beginnt sie grün zu blinken. Weitere Informationen finden Sie im Kapitel 5.6 Multifunktionstaste.

Wenn die Kapazität des Akkus nach einer bestimmten Zeit intensiver Nutzung erheblich abnimmt, ist der Akku höchstwahrscheinlich leer und sollte ausgetauscht werden. Da das Gerät keine Teile enthält, die von einem Benutzer ausgetauscht werden können, wenden Sie sich an Ihren örtlichen Händler oder den Hersteller, um den Akku auszutauschen.

6.2 REINIGUNGSANLEITUNG

⚠️ Lesen und befolgen Sie die Reinigungsanleitung sorgfältig.

Reinigung - MESI TUBELESS CUFF UNIT:

• Vor der Reinigung die MESI TUBELESS CUFF UNIT von der Ladestation entfernen und die Manschette von der MESI TUBELESS CUFF UNIT trennen.

• Verwenden Sie ein weiches, fusselfreies Tuch, das mit einem geeigneten Reinigungsmittel befeuchtet ist, um die MESI TUEBELSS CUFF UNIT zu reinigen und zu desinfizieren.

• Wischen Sie mit einem trockenen Tuch alle Rückstände der Reinigungslösung ab.

• Trocknen Sie das Gerät vor dem nächsten Gebrauch.

• Empfohlene Reinigungsmittel: Wasserstoffperoxid (3%), Ethanol (70%), Isopropanol (70%), Milde Seife (verdünnt), Ammoniak (verdünnt),Natriumhypochloritbleiche (verdünnt)

Reinigung – Manschette:

• Reinigen Sie die Oberfläche der Manschette, indem Sie sie mit einem feuchten Tuch mit mildem Seifenwasser abwischen.

• Waschen Sie die Manschetten nicht und tauchen Sie sie nicht in Wasser. Verwenden Sie auch kein Benzin, Verdünner oder ähnliche Lösungsmittel zur Reinigung der Manschetten.

⚠️ Manschetten nicht sterilisieren. Verwenden Sie kein Bleichmittel.

⚠️ Die Wasch- und Spültemperaturen sollten 40°C nicht überschreiten.

HINWEIS: Waschen Sie die Manschetten nicht in der Waschmaschine und bügeln Sie sie nicht.

HINWEIS: Bei mechanischer Überlastung muss das Gerät kalibriert werden!

6.3 DESINFEKTION

Desinfektion – MESI TUBELESS CUFF UNIT:

Verwenden Sie handelsübliche Desinfektionsmittel, die für das professionelle Gesundheitsumfeld bestimmt sind. Die Gebrauchsanweisung des Herstellers ist zu beachten.

Zugelassene Desinfektionsmittel:

• Isopropylalkohol 70%

• Propanol (70-80%)

• Ethylhexanal

• Aldehyd (2-4%)

• Ethanol (70-80%)

Nicht zugelassene Desinfektionsmittel:

• Organische Lösungsmittel

• Reinigungsmittel auf Ammoniakbasis

• Scheuernde Reinigungsmittel

• 100 % Alkohol, Aceton, Chlor usw.

Desinfektion - Manschette:

• Kann mit medizinischem Alkohol 70 % desinfiziert werden.

• Nach der Desinfektion sollte die Manschette zum Trocknen an der Luft stehengelassen werden.

6.4 PRODUKTLEBENSDAUER UND LAGERUNG

Bei korrekter Verwendung und Wartung hat das Gerät eine Gebrauchsdauer von mindestens 5 Jahren. Es ist möglich, das Gerät unter geeigneten Bedingungen maximal 5 Jahre lang zu lagern. Während der Lagerung muss der Akku einmal alle drei Monate aufgeladen werden, um eine versehentliche Überladung der Batterien zu vermeiden. Wenn Sie das Gerät nach der Lagerung verwenden, empfehlen wir, das Gerät einer gründlichen Wartungskontrolle zu unterziehen.

Das Gerät sollte mindestens alle 12 Monate von einem qualifizierten Servicetechniker für die folgenden Sicherheitsprüfungen überprüft werden:

• jegliche mechanische oder funktionelle Beschädigung des Geräts und Zubehörs,

• Ausführung des Geräts gemäß der Bedienungsanleitung,

• die Lesbarkeit des Warnhinweises und

• die Anzahl der Akkuzyklen.

Allgemeine warnhinweise

⚠️ Lesen Sie vor dem ersten Gebrauch des Geräts die Bedienungsanleitung sorgfältig und befolgen Sie die Empfehlungen.

⚠️ Die Benutzer des MESI mTABLET ABI-Geräts müssen über eine angemessene Ausbildung verfügen, um die Bedienung zu gewährleisten. Die Schulung muss von einem geschulten MESI-Vertreter durchgeführt werden. Vor dem ersten Gebrauch des Geräts muss der Benutzer die gesamte Bedienungsanleitung sorgfältig lesen und die Anweisungen zur Verwendung des angeschlossenen Geräts befolgen.

7.1 VORBEUGUNG VON PATIENTENVERLETZUNGEN

⚠️ Legen Sie die Manschetten nicht auf Wunden, da dies zu zusätzlichen Verletzungen führen kann. Legen Sie die Manschetten nur an Oberarmen und Unterschenkeln an.

⚠️ Bei Vorhandensein von Venenkanülen oder arteriovenösen (AV) Fisteln an den Gliedmaßen, können die Manschetten und Messungen zu Verletzungen der Gliedmaßen führen.
⚠️ Wenn der Patient eine Brustoperation hatte, legen Sie die Armmanschette nicht auf die Seite, an der operiert wurde.

⚠️ Verwenden Sie das Gerät nicht an einem Patienten, während dieser an einen Vitalparameter-Monitor angeschlossen ist.

⚠️ Überprüfen Sie während der Messung mehrmals den Druck in der Manschette. Wenn die Manschette zu lange Druck auf die Gliedmaßen ausübt, kann sie den Blutfluss beeinträchtigen.

⚠️ Wenn Sie nacheinander zu viele Messungen durchführen, kann dies zu Verletzungen des Patienten führen.

7.2 MESSVERFAHREN

⚠️ Das MESI ABI ist für die Knöchel-Arm-Index-Messung bestimmt. Die Blutdruckmessungen am Oberarm dienen nur zu Informationszwecken.

⚠️ Benutzen Sie das Gerät nicht, wenn es nass ist. Warten Sie nach der Reinigung des Geräts mit einem feuchten Tuch, bis es getrocknet ist. Benutzen Sie das Gerät nur, wenn es vollständig trocken ist.

⚠️ Das MESI ABI ist nicht für den Einsatz in Verbindung mit Hochfrequenz- Chirurgiegeräten bestimmt.

⚠️ Das AC/DC-Netzteil muss an eine leicht zugängliche Steckdose angeschlossen werden (das AC/DC Netzteil dient auch zur galvanischen Trennung).

⚠️ Der MESI mTABLET ABI darf nicht in einer sauerstoffreichen Umgebung eingesetzt werden.

⚠️ Bei mehrfacher Wiederholung der Knöchel-Arm-Index-Messung oder Blutdruckmessung können leichte Schmerzen an der Messstelle auftreten. Andere Auswirkungen sind ausgeschlossen.

⚠️ Die Verwendung von Zubehör und Kabeln, die nicht vom Hersteller dieses Geräts angegeben oder geliefert wurden, kann zu erhöhten elektromagnetischen Emissionen oder einer geringeren elektromagnetischen Störfestigkeit dieses Geräts und zu unsachgemäßem Betrieb führen.

⚠️ Tragbare HF-Kommunikationsgeräte einschließlich Peripheriegeräte wie Antennenkabel und externe Antennen sollten nicht näher als30 cm (12 Zoll) an irgendeinem Teil der Vorrichtung verwendet werden, einschließlich der vom Hersteller angegebenen Kabel. Andernfalls kann es zu einer Beeinträchtigung der Leistung dieses Geräts kommen.

⚠️ Die Verwendung dieses Geräts in der Nähe von oder mit anderen Geräten sollte vermieden werden, da dies zu unsachgemäßem Betrieb führen kann. Wenn eine solche Verwendung erforderlich ist, sollte dieses Gerät überwacht werden, um sicherzustellen, dass es normal funktioniert.

⚠️ Wichtige Hinweise zur elektromagnetischen Verträglichkeit (EMV). Mit zunehmender Anzahl von elektronischen Geräten wie Computern und Mobiltelefonen im Raum können Medizinprodukte empfindlich auf die elektromagnetischen Einflüsse anderer Geräte reagieren. Elektromagnetische Störungen können Fehlfunktionen von Medizinprodukten hervorrufen, die zu gefährlichen Situationen führen können. Darüber hinaus dürfen medizinische Geräte keine anderen Geräte beeinträchtigen. Die Norm IEC/EN 60601-1-2 wurde aufgrund der Notwendigkeit eingeführt, Anforderungen an die elektromagnetische Verträglichkeit (EMV) zur Vermeidung gefährlicher Situationen bei der Verwendung von Medizinprodukten festzulegen. Die Norm definiert den Grad der Beständigkeit gegen elektromagnetische Störungen für Medizinprodukte. Dieses medizinische Gerät entspricht der Norm IEC/EN 60601-1-2 in Bezug auf Widerstand gegen elektromagnetische Störungen und elektromagnetische Emissionen. Verwenden Sie jedoch keine Mobiltelefone und ähnliche Geräte, die starke elektromagnetische Felder in der Nähe des Geräts erzeugen. Das kann Fehlfunktionen des Geräts hervorrufen, was möglicherweise zu gefährlichen Situationen führen kann.

7.3 WARTUNG

⚠️ Entsorgen Sie das Gerät nicht im unsortierten Hausmüll. Bereiten Sie es zur Wiederverwertung oder zum getrennten Abfallsammelsystem entsprechend der Richtlinie 2002/96/EG über Elektro- und Elektronik- Altgeräte (WEEE) vor.

⚠️ Um die Gefahr eines Stromschlags durch Ableitstrom zu vermeiden, verwenden Sie nur AC/DC-Netzteile, die den technischen Spezifikationen des Geräts entsprechen.

⚠️ Benutzen Sie zur Reinigung des Geräts nur Reinigungsmittel, die nicht aggressiv sind. Das Gerät kann mit einem feuchten Tuch abgewischt werden.

⚠️ Seien Sie vorsichtig beim Anlegen der Manschetten. Legen Sie sie nicht zu fest an.

⚠️ Stellen Sie sicher, dass das Gerät während der Reinigung nicht mit elektrischem Strom in Kontakt kommt.

⚠️ Öffnen Sie das Gerät nicht. Das Gerät enthält keine Teile, die vom Benutzer ausgetauscht werden können. Verändern oder passen Sie das Gerät nicht an.

⚠️ Schützen Sie das Gerät vor Feuchtigkeit und Flüssigkeiten sowie vor extrem hohen/niedrigen Temperaturen. Schützen Sie das Gerät auch vor mechanischer Belastung und setzen Sie es nicht direkter Sonneneinstrahlung aus, da es sonst nicht ordnungsgemäß funktionieren kann. Do Entsorgen Sie das Gerät nicht als unsortierten Siedlungsabfall. Bereiten Sie es für das Recycling oder die getrennte Müllsammlung gemäß der Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) vor.

7.4 FUNKTIONSWEISE DES GERÄTS

⚠️ Es ist zwingend erforderlich, das Gerät einmal im Jahr kalibrieren zu lassen, um die korrekte Funktion und Genauigkeit zu gewährleisten. Wenden Sie sich an Ihren Händler oder den Hersteller, um das Gerät zu kalibrieren.

⚠️ Das Gerät darf nur von medizinischem Fachpersonal verwendet werden. Das Gerät ist ein Gerät der Klasse A und kann Funkstörungen verursachen oder sogar dazu führen, dass benachbarte Geräte nicht mehr funktionieren. Es kann notwendig sein, das MESI ABI-Gerät neu zu positionieren oder den Raum, in dem sich das Gerät befindet, vor elektromagnetischer Strahlung zu schützen.

Fehler

HINWEIS: Die Meldung „Ungewöhnlich schwacher Impuls erkannt“ finden Sie im Kapitel 8 Fehler.

Fehlerbehebung

ANMERKUNG: Wenn das Problem weiterhin besteht, wenden Sie sich an den Hersteller oder den lokalen Händler, um weitere Unterstützung zu erhalten.

Hinweise zur garantie

Für das Gerät gilt eine Garantiezeit ab dem Kaufdatum (das Lieferdatum ist auf der Rechnung angegeben). Gewährleistungsansprüche bestehen nur, wenn der Kaufbeleg beigefügt ist. Weitere Einzelheiten zur Garantie finden Sie im Garantieheft, das der mitgelieferten Bedienungsanleitung beigefügt ist.

Standardkonformität

Die Bestimmungen der Richtlinie 93/42/EWG des Rates über Medizinprodukte wurden eingehalten. Die Normen in der folgenden Tabelle wurden eingehalten.

11.1. HERSTELLERERKLÄRUNG ÜBER EMV

MESI mTABLET ABI ist für den Einsatz in der unten angegebenen elektromagnetischen Umgebung bestimmt. Der Kunde oder der Benutzer der oben aufgeführten Modelle sollte sicherstellen, dass sie in einer solchen Umgebung verwendet werden.

MESI mTABLET ABI ist für den Einsatz in der unten angegebenen elektromagnetischen Umgebung bestimmt. Der Kunde oder der Benutzer der oben aufgeführten Modelle sollte sicherstellen, dass sie in einer solchen Umgebung verwendet werden.

Gehäuse-Port

Kommentar: *Nicht zutreffend, Gerät, ohne Signaleingangs-/Ausgangsteile

a) SIP/SOPS, deren maximale Kabellänge weniger als 3 m beträgt, sind ausgeschlossen.

b) Diese Prüfung gilt nur für Ausgangsleitungen, die zum direkten Anschluss an Außenkabel bestimmt sind.

c) Die ISM-Bänder (industrielle, wissenschaftliche und medizinische) zwischen 0,15 MHz und 80 MHz sind 6,765 MHz bis 6,795 MHz; 13,553 MHz bis 13,567 MHz; 26,957 MHz bis 27,283 MHz und 40,66 MHz bis 40,70 MHz.

Die Amateurfunkbänder zwischen 0,15 MHz und 80 MHz sind 1,8 MHz bis 2,0 MHz; 3,5 MHz bis 4,0 MHz; 5,3 MHz bis 5,4 MHz; 7 MHz bis 7,3 MHz; 10,1 MHz bis 10,15 MHz; 14 MHz bis 14,2 MHz; 18,07 MHz bis 18,17 MHz; 21,0 MHz bis 21,4 MHz; 24,89 MHz bis 24,99 MHz; 28,0 MHz bis 29,7 MHz und 50,0 MHz bis 54,0 MHz.

MESI mTABLET ABI ist für den Einsatz in der unten angegebenen elektromagnetischen Umgebung bestimmt. Der Kunde oder der Benutzer der oben aufgeführten Modelle sollte sicherstellen, dass sie in einer solchen Umgebung verwendet werden.

Gehäuse-Port

MESI mTABLET ABI ist für den Einsatz in der unten angegebenen elektromagnetischen Umgebung bestimmt. Der Kunde oder der Benutzer der oben aufgeführten Modelle sollte sicherstellen, dass sie in einer solchen Umgebung verwendet werden.

Wechselstromeingang

Kommentar:

a) Nicht zutreffend für ME-Geräte der Klasse II und ME-Systeme.

b) Die ISM-Bänder (industrielle, wissenschaftliche und medizinische) zwischen 0,15 MHz und 80 MHz sind 6,765 MHz bis 6,795 MHz; 13,553 MHz bis 13,567 MHz; 26,957 MHz bis 27,283 MHz und 40,66 MHz bis 40,70 MHz.

Die Amateurfunkbänder zwischen 0,15 MHz und 80 MHz sind 1,8 MHz bis 2,0 MHz; 3,5 MHz bis 4,0 MHz; 5,3 MHz bis 5,4 MHz; 7 MHz bis 7,3 MHz; 10.1 MHz bis 10,15 MHz; 14 MHz bis 14,2 MHz; 18,07 MHz bis 18,17 MHz; 21,0 MHz bis 21,4 MHz; 24,89 MHz bis 24,99 MHz; 28,0 MHz bis 29,7 MHz und 50,0 MHz bis 54,0 MHz.

MESI mTABLET ABI ist für den Einsatz in der unten angegebenen elektromagnetischen Umgebung bestimmt. Der Kunde oder der Benutzer der oben aufgeführten Modelle sollte sicherstellen, dass sie in einer solchen Umgebung verwendet werden.

Signaleingangs-/Ausgangsteile

Kommentar:

a) Gilt nicht für ME-AUSRÜSTUNGEN und ME-SYSTEME der KLASSE II.

b) Die ISM-Bänder (Industrie, Wissenschaft und Medizin) zwischen 0,15 MHz und 80 MHz sind 6,765 MHz bis 6,795 MHz; 13,553 MHz bis 13,567 MHz; 26,957 MHz bis 27,283 MHz; und 40,66 MHz bis 40,70 MHz. Die Amateurfunkbänder 0,15 MHz und 80 MHz sind 1,8 MHz bis 2,0 MHz, 3,5 MHz bis 4,0 MHz, 5,3 MHz bis 5,4 MHz, 7 MHz bis 7,3 MHz, 10,1 MHz bis 10,15 MHz, 14 MHz bis 14,2 MHz, 18,07 MHz bis 18,17 MHz, 21,0 MHz bis 21,4 MHz, 24,89 MHz bis 24,99 MHz, 28,0 MHz bis 29,7 MHz und 50,0 MHz bis 54,0 MHz.

Richtlinie und Herstellererklärung - Elektromagnetische Störfestigkeit

MESI mTABLET ABI ist für den Einsatz in der unten angegebenen elektromagnetischen Umgebung bestimmt. Der Kunde oder der Benutzer der oben aufgeführten Modelle sollte sicherstellen, dass sie in einer solchen Umgebung verwendet werden.

HINWEIS 1: Bei 80 MHz und 800 MHz gilt der höhere Frequenzbereich.

HINWEIS 2: Diese Leitlinien gelten möglicherweise nicht in allen Situationen. Die elektromagnetische Ausbreitung wird durch Absorption und Reflexion beeinflusst aus Strukturen, Objekten und Menschen.

a) Feldstärken von festen Sendern wie Basisstationen für Funk- (Mobil-)Telefone, Landmobilfunk, Amateurfunk, AM- und FM-Radio und Fernsehübertragung können theoretisch nicht genau vorhergesagt werden. Zur Beurteilung der elektromagnetischen Umgebung durch feste HF-Sender sollte eine elektromagnetische Standortuntersuchung in Betracht gezogen werden. Wenn die gemessene Feldstärke an der Stelle, an der MESI mTABLET ABI verwendet wird, den oben genannten RF-Konformitätsgrad überschreitet, sollten die oben aufgeführten Modelle zur Überprüfung des Normalbetriebs beachtet werden. Wenn eine abnormale Leistung beobachtet wird, können zusätzliche Maßnahmen erforderlich sein, wie z.B. eine Neuausrichtung oder Verlagerung der oben genannten Modelle.

b) Über den Frequenzbereich 150 kHz bis 80 MHz sollte die Feldstärke kleiner als 3 V/m sein.

c) Die ISM-Bänder (industrielle, wissenschaftliche und medizinische) zwischen 0,15 MHz und 80 MHz sind 6,765 MHz bis 6,795 MHz; 13,553 MHz bis 13,567 MHz; 26,957 MHz bis 27,283 MHz und 40,66 MHz bis 40,70 MHz. Die Amateurfunkbänder zwischen 0,15 MHz und 80 MHz sind 1,8 MHz bis 2,0 MHz; 3,5 MHz bis 4,0 MHz; 5,3 MHz bis 5,4 MHz; 7 MHz bis 7,3 MHz; 10,1 MHz bis 10,15 MHz; 14 MHz bis 14,2 MHz; 18,07 MHz bis 18,17 MHz; 21,0 MHz bis 21,4 MHz; 24,89 MHz bis 24,99 MHz; 28,0 MHz bis 29,7 MHz und 50,0 MHz bis 54,0 MHz.

MESI mTABLET ABI ist für den Einsatz in elektromagnetischer Umgebung bestimmt, in der gestrahlte HF-Störungen kontrolliert werden. Der Kunde oder der Benutzer der oben aufgeführten Modelle kann zur Vermeidung elektromagnetischer Störungen beitragen, indem er einen Mindestabstand zwischen tragbaren und mobilen Funkkommunikationsgeräten (Sendern) und den oben aufgeführten Modellen, wie nachstehend empfohlen, entsprechend der maximalen Ausgangsleistung der Kommunikationsgeräte einhält.

Trennungsabstand entsprechend der Frequenz des Senders m

Für Sender mit einer maximalen Ausgangsleistung, die nicht vorstehend aufgeführt ist, kann der empfohlene Trennungsabstand d in Metern (m) unter Verwendung der für die Frequenz des Senders geltenden Gleichung bestimmt werden, wobei P die maximale Ausgangsleistung des Senders in Watt (W) gemäß dem Senderhersteller ist.

ANMERKUNG 1: Bei 80 MHz und 800 MHz gilt der Abstand für den höheren Frequenzbereich.
ANMERKUNG 2: Diese Richtlinien gelten möglicherweise nicht in jedem Fall. Die elektromagnetische Ausbreitung wird durch Absorption und Reflexion beeinflusst aus Strukturen, Objekten und Menschen.

11.2 WESENTLICHE LEISTUNGEN

MESI ABI MODULE ist ein Teil von MESI mTABLET ABI, dessen wesentliche Aufgabe es ist, eine ABI-Messung unter bestimmten Betriebsbedingungen durchzuführen. Die Messung ist definiert als Messprozess und Datenspeicherung in MESI mTABLET.

Aufgrund der hohen Sensitivität, des bestimmungsgemäßen Gebrauchs und der Betriebsarten des Geräts ist das Gerät anfällig für EM-Störungen. Wenn die wesentliche Leistung des Geräts beeinträchtigt wird, informiert das Gerät den Bediener mit Fehlermeldungen über alle Probleme, während die Luft aus den Manschetten (wenn sie während des Ereignisses in Gebrauch sind) abgelassen und dem Patienten kein Schaden zugefügt wird.

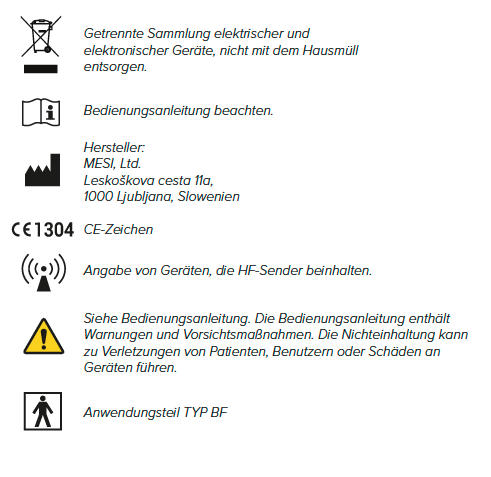

Wichtige kennzeichnungen

08-2020 / V. 1.1
